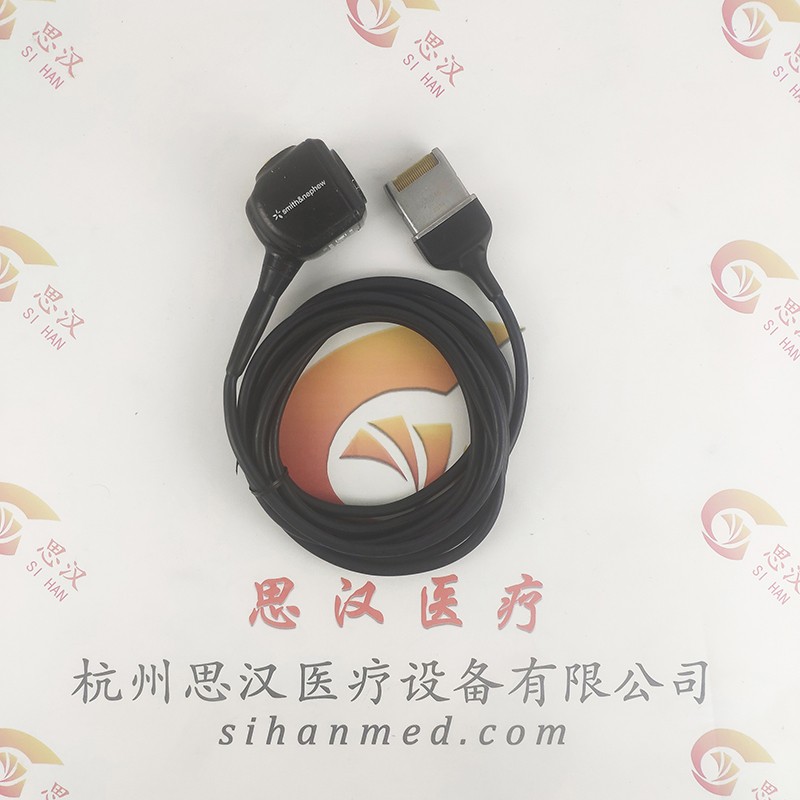

維修品牌：Smith&Nephew施樂輝

維修型號：560H

內窺鏡攝像頭常見型號

    Storz史托斯攝像頭：22220055,2022140,22220133,20212130,22220050,20221034,22220150, 22220140,HX TH110,image H3-z,image s3，Spies

    Stryker(史塞克) 597、688I、888/888I、988/988I、1088/1088I/1088HD、1188/1188I、1288HD、1488HD

    OLYMPUS奧林巴斯 OTV-S4、OTV-S5、OTV-S6、OTV-S7、OTV-SX、OTV-SX2、OTV-ST、OTV-SC、OTV-SE、OTV-SP1

    R.WOLF(狼牌) 5502、5506、5507、5509、5512、5514、5516、5525、5550

    Smith&Nephew(施樂輝) 560P、460P、325Z、350、360、HD900、ED-3

    AESCULAP（蛇牌）PV280,PV410,PV440,DAVID3,PV470

現針對北京、天津、上海、重慶。內蒙古自治區、新疆維吾爾自治區、西藏自治區、寧夏回族自治區、廣西壯族自治區、黑龍江省、吉林省、遼寧省、河北省、山西省、青海省、山東省、河南省、江蘇省、安徽省、浙江省、福建省、江西省、湖南省、湖北省、廣東省、臺灣省、海南省、甘肅省、陜西省、四川省、貴州省、云南省等地區開拓市場、服務質量保證、歡迎咨詢

    攝像頭常見故障：

    故障現象 故障原因 解決方案

    圖像偏藍沒有圖像 電纜線損壞 更換電纜線

    圖像偏紅 CCD損壞 更換CCD

    圖像偏紅 濾色矯正玻璃損壞 更換濾色玻璃

    圖像有干擾 線纜護套損壞及屏蔽線損壞 更換線纜

    調焦不清晰 調焦鏡損壞 維修調焦鏡

    圖像反光 馬蹄板損壞 維修馬蹄板

    1488攝像系統特點

    1、全數字三晶片攝像系統，COMS攝像頭帶有HD標志，逐行掃描；

    2、采集及輸出圖像像素≥1280*1024，水平分辨率≥1100線；

    3、攝像主機大屏幕液晶顯示窗口，具有中文操作界面，并可顯示九種手術模式---腹腔鏡、關節鏡、泌尿鏡、鼻竇鏡、軟鏡、微型腹腔鏡等；

    4、圖像采集輸出模式為16：9及4：3；

    5、攝像頭連線為黃金接頭，具有抗腐蝕能力，使圖像更穩定，攝像頭更耐用；

    6、數字化圖象增強具有16級可調；

    7、擁有2組DVI數字視頻信號輸出及一組DVI數字光纖輸出---確保高清晰度圖象的輸出質量，真正達到了近、中、遠距離信號傳輸無損失；

    8、攝像頭上有可發光的與主機面板功能按鈕圖標一致的遙控鍵，可遙控白平衡，圖像的放大縮小，或亮度大小。

    9、內置寬帶網接口，自動聯網自動升級，可聲控。

    攝像頭常見維修品牌：Wolf狼牌、STORZ史托斯、Stryker史賽克、AESCULAP蛇牌、OLYMPUS奧林巴斯、PENTAX賓得、GIMMI吉米、WISAP威沙普、Panasonic松下、Rudolf諾道夫、Ackermann艾克曼、ScanMed司邁等。

    Stryker 888i攝像機維修案例：不插CCD攝像頭是有彩條信號輸出，當插上CCD攝像頭顯示器上卻沒圖像顯示，攝像頭插到別的機臺上正常。用萬用表測量主機與攝像頭連接的航空插頭各腳的電壓值是發現無-9V的負電源輸出。打開主機進一步檢查其后端電源有-9V電壓輸出，證明后端電源沒有壞。再查其路徑發現其經過一個三極管穩壓之后才輸出到航空插頭上。關電后用萬用表二極管檔測量此三極管三腳都不通，判斷此管已損壞，更換此三極管后有-9V電壓輸出到航空插頭。接上攝像頭后顯示器上有清晰的攝像輸出。

    總結：CCD攝像頭必須有+15V、+5V、-9V才能正常工作。在日常維修中電源電壓檢測應為步，只有電源電壓正常了其它才能穩定工作。

    攝像系統維修范圍：

    攝像主機維修：維修圖像處理板、維修驅動板、主機電源維修、后端輸出板維修等。

    攝像頭維修：攝像頭電纜線維修、更換攝像頭電纜線、更換攝像頭CCD、維修攝像頭焦調教鏡。

    冷光源維修：主板維修、高壓板維修、更換高壓模塊、更換燈泡、燈泡計時模塊清零等。

    氣腹機維修：維修控制電路、維修氣路、維修電源板、維修更換控制閥。

    導光束維修：更換導光纖維、導光頭、轉接頭、外管等。

    故障現象：系統圖像模糊

    原因：設備的物理損壞。

    解決方法：①觀察鏡頭，從鏡頭的目鏡外看，若圖像模糊、有水漬、黑影及看稍強光時有七彩光，就表示鏡頭已損壞。②檢查調焦環，主機不能用軟鏡模式啟動；檢查監視器設置是否被改動，如將亮度調高，對比度下調等。③去掉鏡頭檢查攝像頭，查看圖像是否清楚。④由于鏡頭剛?cè)肭惑w，會受熱氣影響，所以模糊現象是正常的。只需將鏡頭拿出在溫水中浸一下(溫度低于620c)或用碘伏擦拭，即可清晰。

    Storz(史托斯)新款全高清攝像系統 IMAGE 1 SPIES卡爾史托斯storz全高清系統由多個拼合模塊組成，因此，用戶可按自身需求進行搭配選擇，這一設計亦便于今后系統進行擴展升級，保證設備的高經濟性。各種圖像顯示技術可為術者提供光照均勻或突顯色彩對比的圖像。特別是通過顏色偏移可強化不同人體組織的區分。

    攝像系統常見故障：

    攝像主機：圖像模糊、圖像偏色、圖像閃屏、無圖像輸出、主機無法啟動等。

    攝像頭：圖像有干擾、圖像偏色、調焦或變焦失靈、卡口松動、護套斷裂、線纜破損等。

    冷光源：無光源輸出、主機無法啟動，光源閃爍、燈泡不亮、計時報警等。

    氣腹機：故障代碼報錯、壓力不穩、氣壓不足、無氣體輸出、無法開機等。

    導光束：線纜外皮破損、導光纖維斷絲亮度不夠、導光頭灼燒損壞、轉接頭損壞等。

    內窺鏡攝像系統維修

    1、專業維修STORZ史托斯：2222010，20251130 20242020，20221034，20221030，20222020，20212020，20212034，20210034，20212030 單晶片、三晶片內窺鏡攝像系統，STORZ tricam SL pal ；STORZ SCB tricam SL II ；telecam DX pal ； telecam SL pal主機及攝像頭

    2、專業維修Stryker史賽克：597、688I、888/888I、988/988I、1088/1088I、1188/1188I、1288/1288I、1488攝像頭，及攝像頭線纜，調焦鏡和攝像主機主板、電源板

    3、專業維修WOLF狼牌：5506、5507、5509、5512、5516、5520、5525、5550攝像系統，更換線纜，更換CCD

    4、專業維修OLYMPUS奧林巴斯OTV-S4、OTV-S5、OTV-S6、OTV-S7、OTV-SX、OTV-SX2、OTV-ST、OTV-SC 攝像頭，更換線纜，維修攝像主機無法開機，圖像變色

    5、專業維修Panasonic松下GP-KS822、GP-US522、GP-KS162、GP-KS152等

    6、專業維修AESCULAP蛇牌PV280、PV410攝像主機，蛇牌PV440高清攝像系統

    7、Rudolf(諾道夫)：HDC407、HDC907、C3011、C2011、C2001等

    8、Ackermann（艾克曼）：15-1703、16-2003、16-2008、、16-2011、16-2013、16-2015等

    9、Smith&Nephew 施樂輝：DYONICS ED-3、450P、460P、560P、350 3-CCD、HD900

具體問題及預防如下：

    一.攝像系統常見問題最易發生故障的是攝像頭， 故障現象常為出現干擾波紋、彩色條紋等異常現象。 建議不要經常從主機上插拔攝像頭，不用時可以連接在主機上， 但每周至少進行一次表面清工作 （可以用干棉簽或橡皮進行擦拭）攝像聯線及光纖忌有大角度彎曲，應呈自然弧形狀態。搖動攝像聯線監視遇有雜紋閃動或顏色更改時．為典型的攝像聯線損壞。宜盡早更換，以免燒毀CCD晶片。

    二.光學照明系統常見問題導光束外皮斷裂， 從而加速內部光纖折斷， 影響導光性能， 還會因外皮斷裂漏光而引起局部發熱問題。這一問題主要發生在手術時間較長的腹腔鏡手術中， 導光束長時間處于受力彎折狀態引起。 但可以通過正確扶鏡子方法， 有效控制導光束外皮斷裂問題， 延長導光束的使用壽命。 使用 0°腹腔鏡時，把鏡子導光束接頭方向朝下， 使用 30°腹腔鏡時，把導光束從鏡子連接處繞成弧形握在手中。
