STRYKER Q5000燈亮一會就自動熄滅

2019-01-08 20:54:49 張珺昊 238

[摘  要]Q5000電源板的工作原理


[關健詞]Q5000    自動熄滅

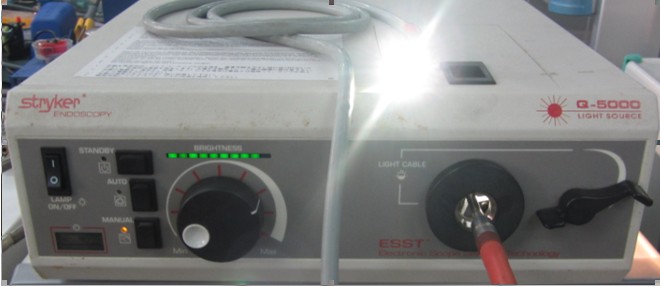

                                     STRYKER Q5000光源是STRYKER公司早期的一款250W光源。

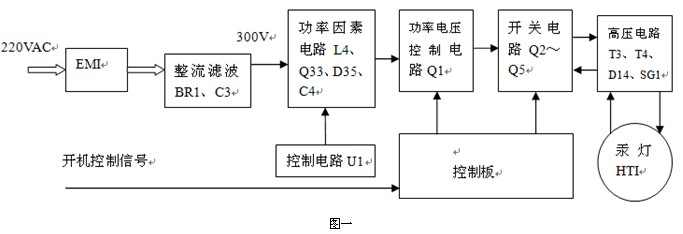

       電源板的工作原理:其工作方框圖如下圖一所示。市電220V經EMI電路抑制電網干擾,BR1、C3整流濾波后得到300V直流電壓,再由功率因素電路(L4、Q33、D35、C4、U1)提升電壓到395V,供高壓電路(T3、T4、D14、SG1)升壓得到二萬多伏的高壓,點亮汞燈—HTI250W/22,功率因素、高壓電路停止工作。300V直流電壓經Q1降壓到45V,開關管Q2、Q5和Q3、Q4組成兩組通路倫流導通,為汞燈提供后續工作所需的脈沖電壓。


        故障現象:開機后燈點亮,正常工作一會后自動熄滅,風扇正常,面板顯示正常。

        分析:1.電源自動保護。開關管工作不正常,過熱,溫度檢測元件動作所至。

                   2.主板有元件老化,異常。

        維修:1.首先確定故障是出在電源板上還是主板上,用示波品監測J5第3腳(開機控制信號),從開機到燈熄滅控制信號一直都有,證明故障在電源板上。

                    2.用溫度檢測儀各開關管的溫度,發現Q1的溫度上升很快而且也很高,更換Q1,機器正常工作。再烤機四個多小時也能正常工作。


      總結:在平時維修過程中要注意總結經驗,判斷故障要注意方法才能正常縮小范圍,同時注意檢測儀器的應用。
